BOOGEON DRY HEATING SYSTEM

초절전 절연온수관 (건식)

특허 압축단열 온수패널과 초절전온수관 건식 12mm 결합으로 당일 시공·즉시 난방을 실현하는 건식 온돌 솔루션

부건난방 '방구들' 건식 초절전 온수관이란?

시멘트 미장과 양생 과정이 필요한 습식 공법과 달리, 정밀 성형된 특허 압축단열 온수패널(온수온돌 A형·B형)과 0.03T 엠보싱 알루미늄 호일시트, 초절전온수관 건식 12mm를 조립식으로 시공하여 공사 기간을 획기적으로 단축한 고효율 건식 난방 시스템입니다.

현장 조건과 용도에 따라 A공법(비접착식 열전도강판 마감)과 B공법(접착식 황토 온돌보드 마감)을 맞춤 적용할 수 있으며, 기초바닥 소재와 무관하게 평탄도만 확보되면 어디든 즉시 시공이 가능합니다.

특허 압축단열 온수패널 적용 / 시멘트 양생 불필요 당일 시공 / 바닥 하부 열손실 원천 차단

건식난방 공법별 시공도 및 실물 단면 구조

클릭 확대

STRUCTURE 01 // STANDARD

부건난방 '방구들' 건식난방 표준 시공도

기초바닥 위에 열반사단열재와 특허 압축단열 온수패널(25T)을 배치하고, 0.03T 엠보싱 알루미늄 호일시트와 내경 12A(12mm) 초절전온수관을 결합하는 표준 건식 적층 구조입니다.

적용 온수관 : 초절전온수관 건식 12mm (내경 12A PE-Xa)
단열 온수패널 : 특허 압축단열 온수패널 (1200×600×25)
하부 단열층 : 0.2T 열반사단열재(선택) + 0.03T 엠보싱 알루미늄 시트

클릭 확대

ACTUAL MODULE 02 // B-METHOD

B공법 (접착식) 황토 온돌보드 결합 실물

엠보싱 알루미늄 호일시트가 성형된 온수패널에 초절전온수관 건식 12mm를 매립한 후, 상부에 친환경 황토 온돌보드(1200×600×6T)를 전용 접착제로 견고하게 고정한 실물 모듈입니다.

상부 마감 보드 : 황토 온돌보드 (1200×600×6T) 접착제 고정
열확산 구조 : 0.03T 엠보싱 알루미늄 시트로 바닥 전체 균일 난방
주요 특장점 : 우수한 축열 성능과 묵직한 보행감 구현

클릭 확대

STRUCTURE 03 // EXPANDED SPEC

현장 맞춤형 확장 규격 시공도 (12A·15A / 25T·30T)

대면적 공간이나 높은 단열·발열량이 요구되는 현장을 위해 온수관 규격(12A 또는 15A)과 압축단열 온수패널 두께(25T 또는 30T)를 선택 적용할 수 있는 확장 시공 체계입니다.

호환 온수관 : 내경 12A(12mm) 또는 15A PE-Xa 선택 적용
강화 온수패널 : 특허 압축단열 온수패널 (1200×600×25or30T)
강화 단열재 : 0.3T 열반사단열재(선택) 적용으로 하부 열손실 완벽 차단

클릭 확대

ACTUAL MODULE 04 // A-METHOD

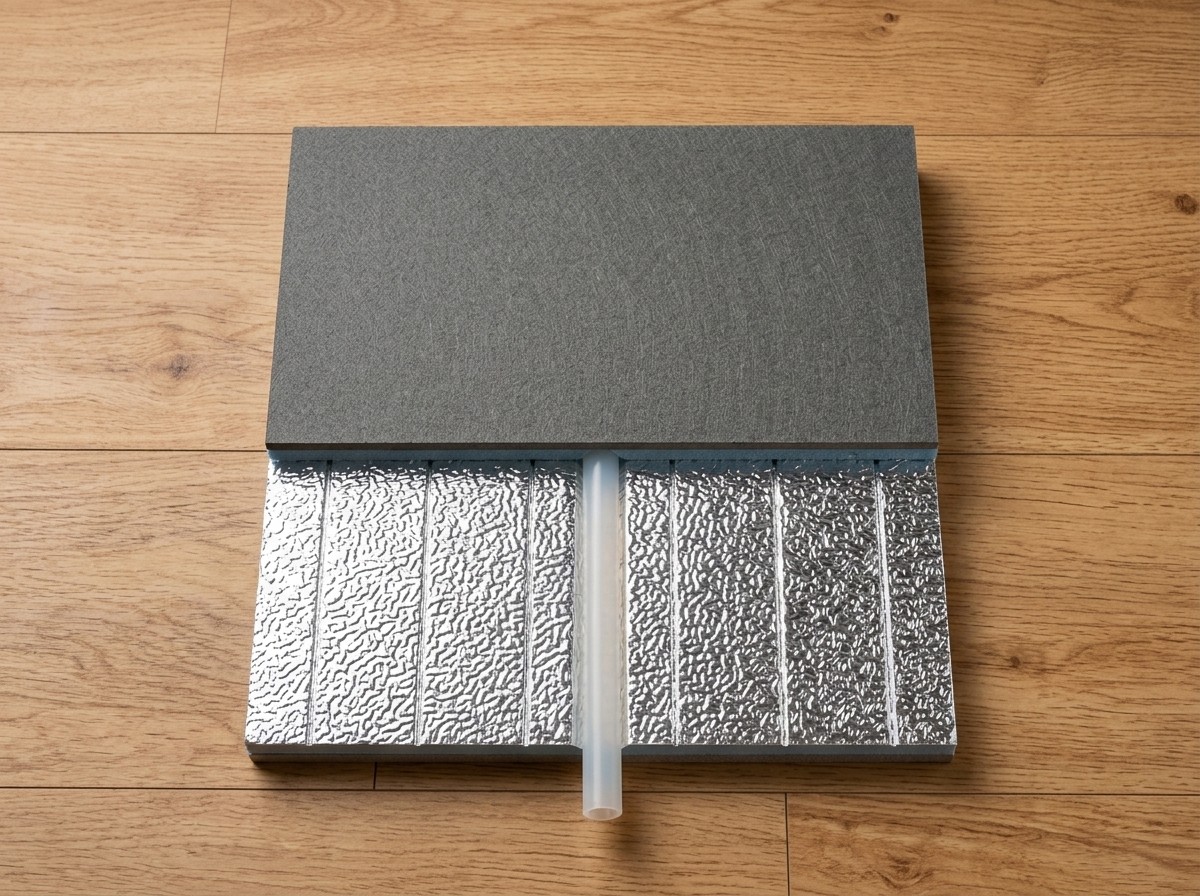

A공법 (비접착식) 열전도강판 결합 실물

초절전온수관 건식 12mm가 매립된 엠보싱 알루미늄 패널 상부에 열전도강판(1219×630×0.8~1.2T)을 은박테이프로 고정하는 비접착식 모듈입니다. 열전달 속도가 빨라 가동 즉시 바닥이 따뜻해집니다.

상부 방열판 : 열전도강판 (1219×630×0.8~1.2T) 은박테이프 강판 고정
친환경 비접착식 : 화학 접착제를 사용하지 않는 깔끔한 건식 조립
초고속 열전도 : 뛰어난 열전도율로 예열 시간 단축 및 난방비 절감

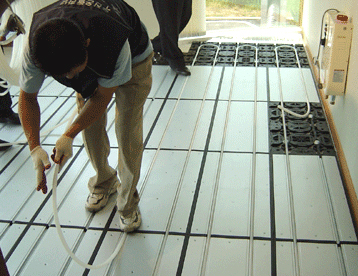

건식 초절전온수관 시공 순서 (6단계 공정)

확대

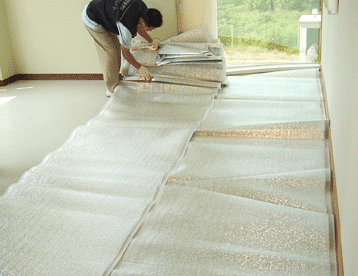

은박 아티론 깔기

시공 바닥면의 이물질 등을 깨끗이 제거하여 평탄 작업을 합니다. 온수온돌판넬 밑에 1~2mm 두께의 은박 아티론을 은박이 위로 향하게 하여 바닥 전체에 고르게 깔아 놓습니다.

시공 효과 : 방습 효과 및 열이 바닥 밑으로 빼앗기는 것을 차단하는 효과

확대

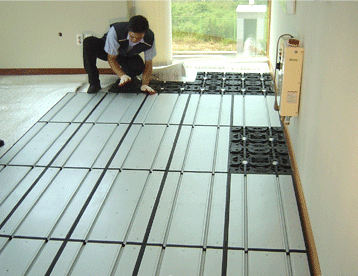

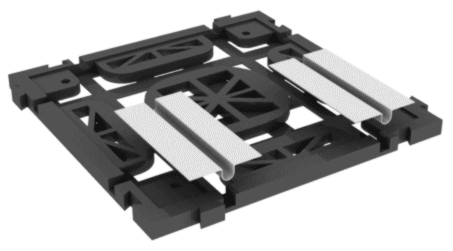

온수온돌 A형, 온수온돌 B형 깔기

조립형 형태의 온수온돌 A형과 온돌판넬 B형을 조립한 후, 온수온돌 A형은 초절전온수관 건식 12mm가 'ㅡ'자로 지나가고 온수온돌 B형은 초절전온수관 건식 12mm가 'U'자 및 'ㄱ' 모양 라운드로 꺾이는 곳이므로 보일러 배관과 연결되는 벽 쪽과 그 반대편 벽 쪽의 가장자리에 시공합니다.

온수온돌을 시공하고 남는 부분은 온돌판넬과 같은 높이의 보조블록 A, 고무마감재 등으로 마감합니다.
