필름난방 히트플러스 시공 공정 안내
부건난방의 완벽하고 안전한 필름난방 표준 시공 순서와 현장 가이드를 확인해 보세요.
시공 전 현장관리 확인사항
바닥청소를 실시합니다. 바닥면에 나사 및 볼트 등이 없도록 주의하며, 습기 또한 반드시 깔끔하게 제거해 주셔야 합니다.
필름난방 단계별 시공 공정 (STEP 01 ~ 09)

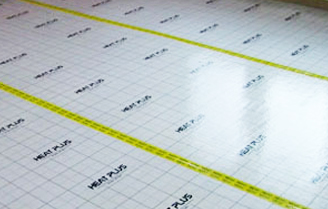

단열재 깔기
단열재를 바닥에 깔고 일반 OPP테이프를 사용해 고정시켜 줍니다.
(※ 단열재의 미끌미끌한 비닐면이 위로 오도록 합니다.)

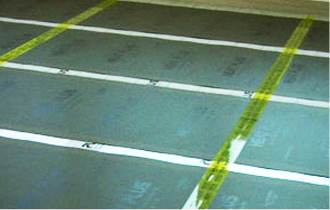

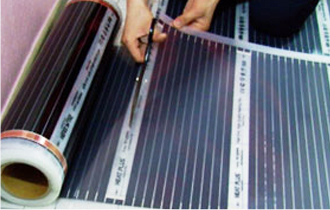

필름(히트플러스) 깔기
필름(히트플러스)을 깔아줍니다.

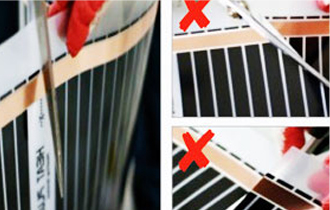

(* 고정 시 필름이 겹쳐지지 않도록 주의하시고, 절단 시 절단선에 맞추어 절단하도록 합니다.)

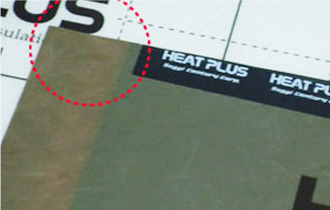

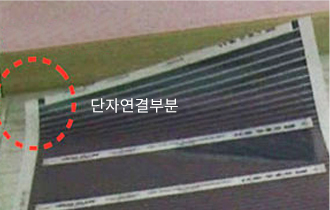

필름 절연하기
필름(히트플러스)의 절단면을 절연테이프나 부틸테이프로 절연합니다. (* 부틸테이프도 절연테이프의 일종입니다.)
· 선상필름 절연하기: 선상필름은 동박부분만 절연합니다.
단자 연결하기
단열재를 바닥에 깔고 일반 OPP테이프를 사용해 고정시켜 줍니다. (※ 단열재의 미끌미끌한 비닐면이 위로 오도록 합니다.) 단자를 동박에 맞추어 단단히 압착 고정합니다.

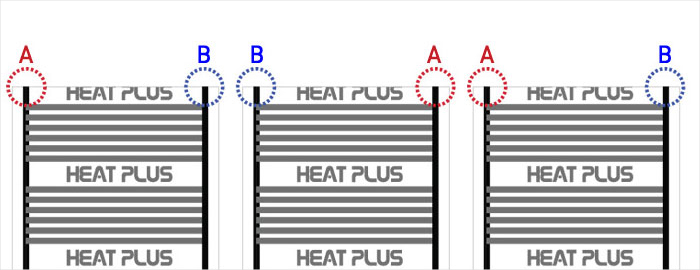

전선(케이블) 연결하기
각 전선의 첫 번째(시작)단자에는 전선을 두겹으로하여 물어줍니다.
* 전선 연결 시 2개의 전선이 꼬이지 않게 주의하여야 합니다.
짧은 단자 쪽 전선을 모두 먼저 연결한 뒤, 긴 단자 쪽 전선을 연결합니다.
* 전선 표면 제거 시, 스트리퍼를 이용합니다.
선상필름은 동박부분만 절연합니다.
전선 절연하기
전선, 단자, 필름이 연결된 부위를 부틸테이프를 이용해 절연합니다.
절연 시 테이프를 강하게 눌러 습기가 침투하지 않도록 합니다. 절연 후, 전선을 일반 테이프를 이용하여 정리해 줍니다.

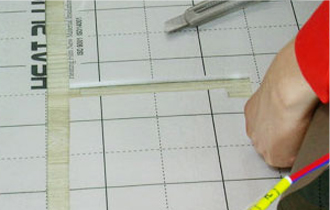

단열재 파기 (단열재 오려내기)
전선과 부틸테이프가 있는 부위는 두께가 달라서 마감 시 어려움이 있습니다.
따라서, 해당 부위의 단열재를 절단하고, 테이프를 붙여 습기가 위로 올라오는 것을 막아줍니다.

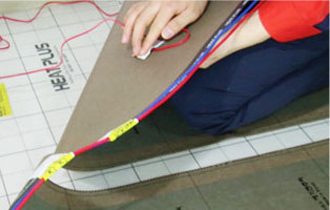

조절기 설치
사용 조절기의 연결법을 참조하여 조절기와 필름을 연결합니다.
(※ 각 조절기는 별도의 차단기를 이용하는 것이 안전합니다.)
조절기 시운전 및 최종 점검
연결된 필름의 용량과 실제 사용전력이 맞는지 확인합니다. 시공이 완료됩니다.
(※ 각 조절기의 허용량이 초과되지 않는 지 꼭 체크해야 합니다.)
시공 후 안내 및 마감 작업
시운전 및 조절기 부착 전선 커버링
전원을 공급 후 차단기 동작 여부를 확인합니다. 난방필름 전체가 정상적으로 온도 상승이 되는지 확인 하십시오. 이상없이 작동하면 조절기를 조절기걸이에 설치하고 노출된 전선을 전선 커버로 커버링합니다.
OPP테이프 방습 작업 및 필름보호대 시공
필름을 고정하지 않은 부위와 전선 부위 등을 OPP테이프로 방습 처리한 후 마감재에 따라 알맞은 필름보호대를 설치합니다.
- · 강화마루: 보호대 불필요 (보호대 X)
- · 장판: PE보호대 필요 (보호대 O)
- · 데코타일 및 온돌마루: 마그네슘보드 (본드 접착식 마감재)
뒷정리 후 마감재 시공 (최종 완료)
칼날, 가위 등 난방필름을 손상 시킬만한 것을 주의 하여 공사 시 발생된 쓰레기를 정리합니다. 마지막으로 마무리 된 난방필름에 마루나, 장판, 타일 등 마감재를 덮게 되면 설치가 끝나게 됩니다.
부건난방 엔지니어링 팁 (Safety Tip)
Tip 1. 조절기 고장/집열 대비 2차 안전장치
일반적으로 조절기에 센서나 과승방지기를 설치하여 안전에 대비하고 있으나, 2차적인 안전장치의 필요성이 있을 경우에는 바이메탈 설치를 권합니다.
바이메탈은 반응온도가 설정되어 있는 센서입니다. 필름의 전원공급선에 바이메탈을 연결하고 필름 바닥면에 부착하면, 설정온도 이상의 온도상승이 있을 때 전원공급을 자동으로 차단시켜 줍니다.
- 1. 각 필름의 전원공급선 중 하나의 선을 절단하고 중간에 바이메탈을 연결합니다.
- 2. 바이메탈은 테이프를 이용하여 필름의 중간부분에 부착합니다.
Tip 2. 유도전류 차단법
습기가 많은 곳, 샌드위치 판넬과 같은 금속성 벽체가 설치된 곳의 경우 필름을 가동시키면 유도전류가 인체에 느껴지는 경우가 있습니다.
이럴 때는 차폐포를 필름 위에 설치하고, 전선을 연결하여 콘센트의 접지부분 또는 기타 접지가 가능한 곳에 연결해 주면 유도전류가 안전하게 빠져나갑니다.
(※ 노약자, 임산부, 어린이가 주로 사용하는 공간에 설치를 적극 권장합니다.)
필름난방 히트플러스 전문 시공 및 문의
시공 방법 및 자재 구매, 현장 견적 상담은 부건난방 직영 엔지니어에게 문의하시면 친절하게 안내해 드립니다.
