UTH-230
스마트 온도 제어와 직관적인 타이머 기능을 결합한 고성능 디지털 온도조절기
정밀한 제어와 높은 활용성 - UTH-230
정밀한 온도 센서 감지 모드와 센서 미부착 시 자동 전환되는 강도(타이머) 제어 모드를 동시에 지원하는 고성능 디지털 온도조절기입니다.
직관적인 LCD BAR 표시로 현재 출력 상태를 한눈에 파악할 수 있으며, 공장 초기화(AU) 및 잠금(Lock) 기능 등 실무와 유지보수에 꼭 필요한 편의 기능이 내장되어 있습니다.

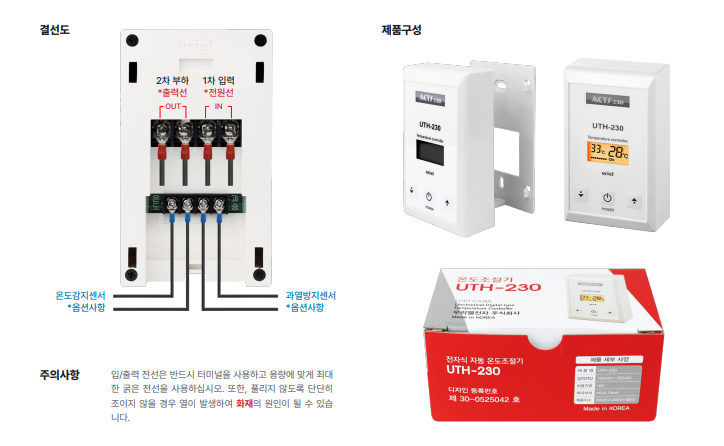

01. 결선도 및 제품 구성
02. 기본 동작 안내
BAR 표시
조절기 동작 중 현재 히터 출력 상태를 표시하여 줍니다. 출력이 OFF 상태일 경우 “OFF” 표시와 함께 하단부의 BAR 동작도 정지하며, 출력이 ON되는 경우는 “ON” 표시와 함께 하단부의 BAR 동작도 계속됩니다.
온도 표시
센서모드 동작 시 좌측온도는 설정온도, 우측온도는 현재온도가 표시됩니다. 온도 설정 버튼을 사용하여 설정 온도를 변경할 경우, 설정온도 표시가 깜빡이며 3초간 키 동작이 없으면 깜빡임이 멈춥니다.
잠금 기능
외부인이 조절기의 전원, 온도설정을 변경하지 못하도록 키 동작을 막는 기능입니다. 설정방법은 온도내림, 전원, 온도올림 버튼을 동시에 한 번 누르면 즉시 잠금 설정이 되며, 온도표시 창에 “자물쇠” 표시가 나타납니다. 해지방법도 동일합니다.
초기화 기능 (Reset)
공장 출하 시 설정된 기능으로 리셋 하는 기능입니다. 잘못된 셋팅이나 노이즈로 인한 조절기의 오동작 발생 시 유용합니다.
동작 방법: 전원버튼을 약 10초가량 눌러주면 온도 표시 창에 “AU” 가 3회 깜빡이며 센서모드 및 타이머모드 설정 값이 기본값으로 변하여 저장됩니다.
03. 센서모드 동작 및 설정방법
온도센서 방식 진입
온도 센서에서 감지한 현재온도를 희망온도(설정)와 비교하여 부하측으로 출력을 ON/OFF 하여 제어해주는 동작 방식입니다. 조절기 센서 단에 센서를 부착할 경우 자동으로 설정동작 됩니다.
▶ ▼ , ▲ 버튼을 동시에 3초가량 누르고 있으면 FUNCTION의 시작인 'tn' 표시가 나타납니다.
| 역할 | 표시 | 기본설정 | 설정범위 | 동작설명 |
|---|---|---|---|---|
| 센서/강도방식 | En | 센서방식 | - | 온도에 따른 동작(온도센서부착), 시간에 따른 동작(미부착) |
| 최저온도설정 | -L | 0℃ | 0℃ ~ 최고온도 이하 | 온도설정 범위 중 가장 낮은 온도를 설정 |
| 최고온도설정 | -H | 60℃ | 최저온도 이상 ~ 80℃ | 온도설정 범위 중 가장 높은 온도를 설정 |
| 온도편차설정 | IF | 2℃ | 0℃ ~ 5℃ | 설정온도와 현재온도의 편차에서 ON/OFF 동작 |
| 출력지연시간 | Ly | 20초 | 01초 ~ 60초 | 출력을 ON할 때 지연시간 만큼 뒤에 동작 |
| 과승온도설정 | Ht | 60℃ | 최고온도 이상 ~ 80℃ | 센서 감지온도가 설정온도를 초과할 경우 에러발생 |
| 보정온도설정 | ES | 00℃ | -9℃ ~ 9℃ | 실제적인 온도의 편차를 보정하기 위한 범위 |
에러발생 및 확인
센서 단선: 센서 단선 시 조절기 동작은 자동으로 타이머(강도) 모드로 변경 동작합니다. (설정온도가 10도 이상 증가되지 않으면 센서 단선을 점검하세요.)
ES (센서 합선): 합선 시 조절기의 출력은 OFF 되며 온도표시 창에 “ES” 표시가 깜빡입니다. 누전 등을 점검하며 원인 해제 시 자동 복귀됩니다.
ht (과열 동작): 센서 온도가 과승 설정 온도를 초과한 경우 조절기 출력은 OFF 되며 “ht” 표시가 깜빡입니다. 해제 시 자동 복귀됩니다.
04. 강도방식 (타이머) 동작 및 설정방법
타이머 모드 (센서 미부착)
설정된 주기(1분 ~ 60분)와 단계(1~ 10)에 따라서 부하측으로 전원 공급을 ON/OFF 하여주는 동작방식입니다. 타이머 기능을 사용하고자 할 경우 부착되어 있는 온도감지 센서는 반드시 제거하여야 합니다.
▶ [공사자 주기 설정]: ▼ , ▲ 버튼 동시 3초 길게 누름 → tn 표시 → ▲ 2회 누름 → In 선택 → ▼ , ▲ 동시 누름 → 주기 값 설정 → ▼ , ▲ 동시 누름 → AU 깜빡임 완료.
| 단계 | 출력 (ON) | 출력 (OFF) | 비고 (주기 S 계산) |
|---|---|---|---|
| 1 L | 15초 * S | 45초 * S |
※ S는 선택한 주기 값(분 단위) - 1분 주기일 때 S=1 - 3분 주기일 때 S=3 (기본값) - 20분 주기일 때 S=20 예) 3분 주기 / 1단계일 경우: ON: 15초 × 3 = 45초 OFF: 45초 × 3 = 135초 |
| 2 L | 20초 * S | 40초 * S | |
| 3 L | 25초 * S | 35초 * S | |
| 4 L | 30초 * S | 30초 * S | |
| 5 L | 35초 * S | 25초 * S | |
| 6 H | 40초 * S | 20초 * S | |
| 7 H | 45초 * S | 15초 * S | |
| 8 H | 50초 * S | 10초 * S | |
| 9 H | 50초 * S | 10초 * S | |
| 10 | 50초 * S | 10초 * S |
초기투입 동작 (강도방식 전용)
최초 조절기의 전원을 ON한 경우, 설정된 시간 동안 지속적으로 출력 100%(ON)되며, 완료 후 설정 단계에 따른 ON/OFF 동작으로 변환됩니다. (동작 중 시계 아이콘 깜빡임)
※ 초기 투입 기본시간은 10분이며, 0분으로 설정 시 해당 기능이 해제됩니다.
